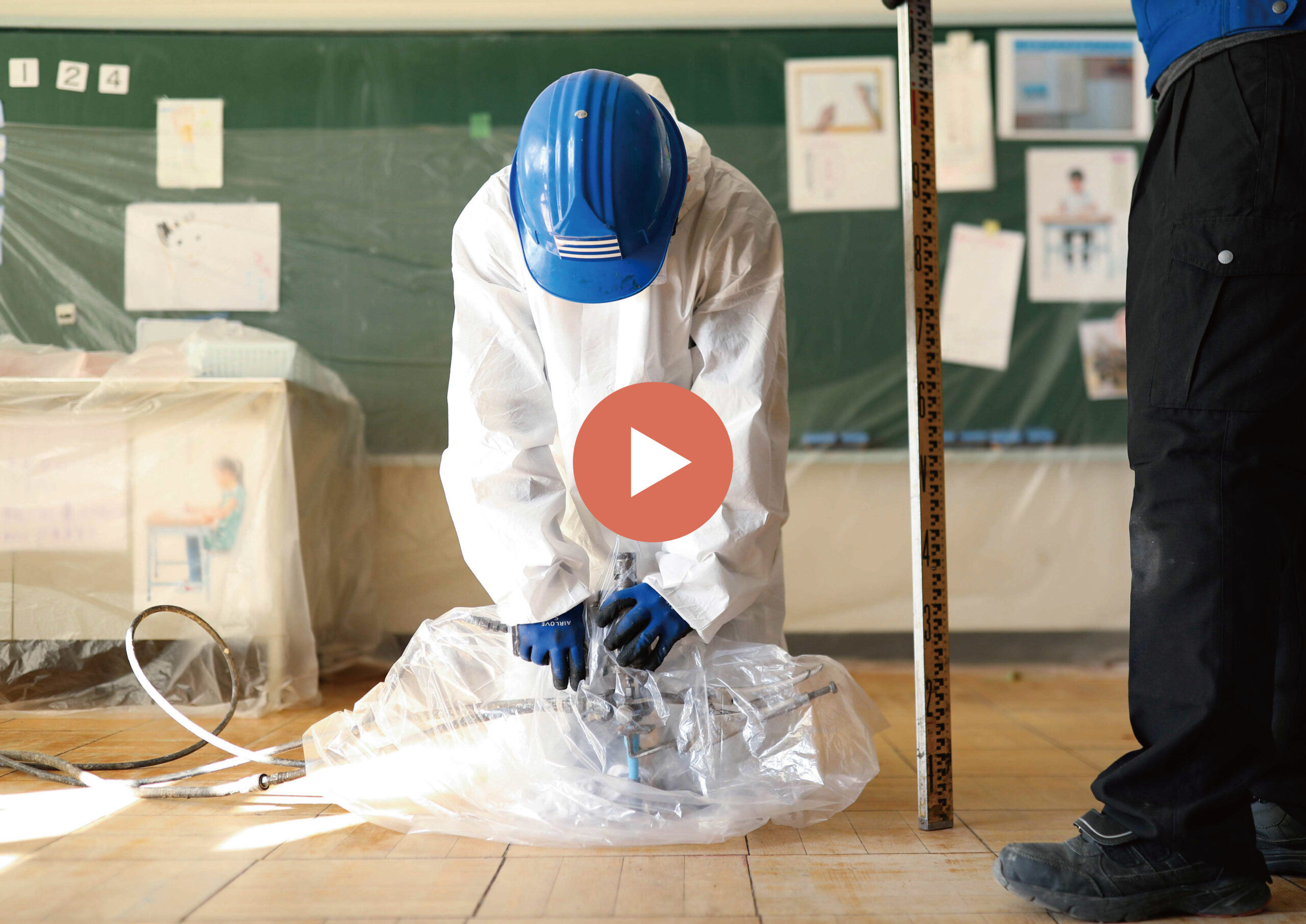

【宮城県】小学校 教室 沈下修正工事：教室の床のたわみを短工期で修正 ※動画あり　

お客様からの相談、課題

宮城県内の小学校教室の施工事例をご紹介します。
こちらの教室では、地盤沈下により床にたわみが発生し、児童の安全面・健康面が懸念されていました。
ウレタン樹脂の発泡圧力で床を押し上げ、最大沈下-112mmから-22mmの計画値まで修正しました。

施工手順

1. 施工プラント車設置

   資機材一式を搭載したトラックを所定の位置に駐車し、使用機材の準備をします。


2. 施工前測量

   現況の床の沈下具合を把握するため、レーザー墨出し機で測量を行います。



3. 注入孔削孔

   注入位置をマーキング後、
   フローリングを削孔し、さらに土間コンクリートに注入孔を削孔します。
   地盤内に注入されたウレタンの影響範囲は半径1～1.5ｍのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1ｍおきに設定しています。
   削孔時は集塵機を使用し、粉塵が飛散しないように吸引しながら削孔します。

4. ウレタン樹脂注入

   レーザー墨出し器で高さを確認しながらウレタン樹脂注入作業を行います。
   施工範囲の低い箇所から順次、土間コンクリートに注入し、注入箇所だけでなく周辺部（影響が予想される範囲）の高さも常に確認しながら慎重に注入作業を行います。

5. ウレタン樹脂充填確認

   CCDカメラを使用しウレタン樹脂が床下の空隙を隙間なく100％充填していることを確認します。

6. 穴埋、清掃・片付

   無収縮モルタルにより、注入孔の穴埋めを行います。
   施工場所の清掃を行い、注入等で出た廃材、ホースを車輌に積み込み作業完了です。
