【茨城県】ベタ基礎住宅 地震による沈下修正工事

お客様からの相談、課題

新築して間もない住宅。
東日本大震災がにより最大500mmの沈下が生じました。

傾きが大きかったため、アップコン工法と単管杭圧入工法を併用して修正しました。

施工手順

1. 施工前測量

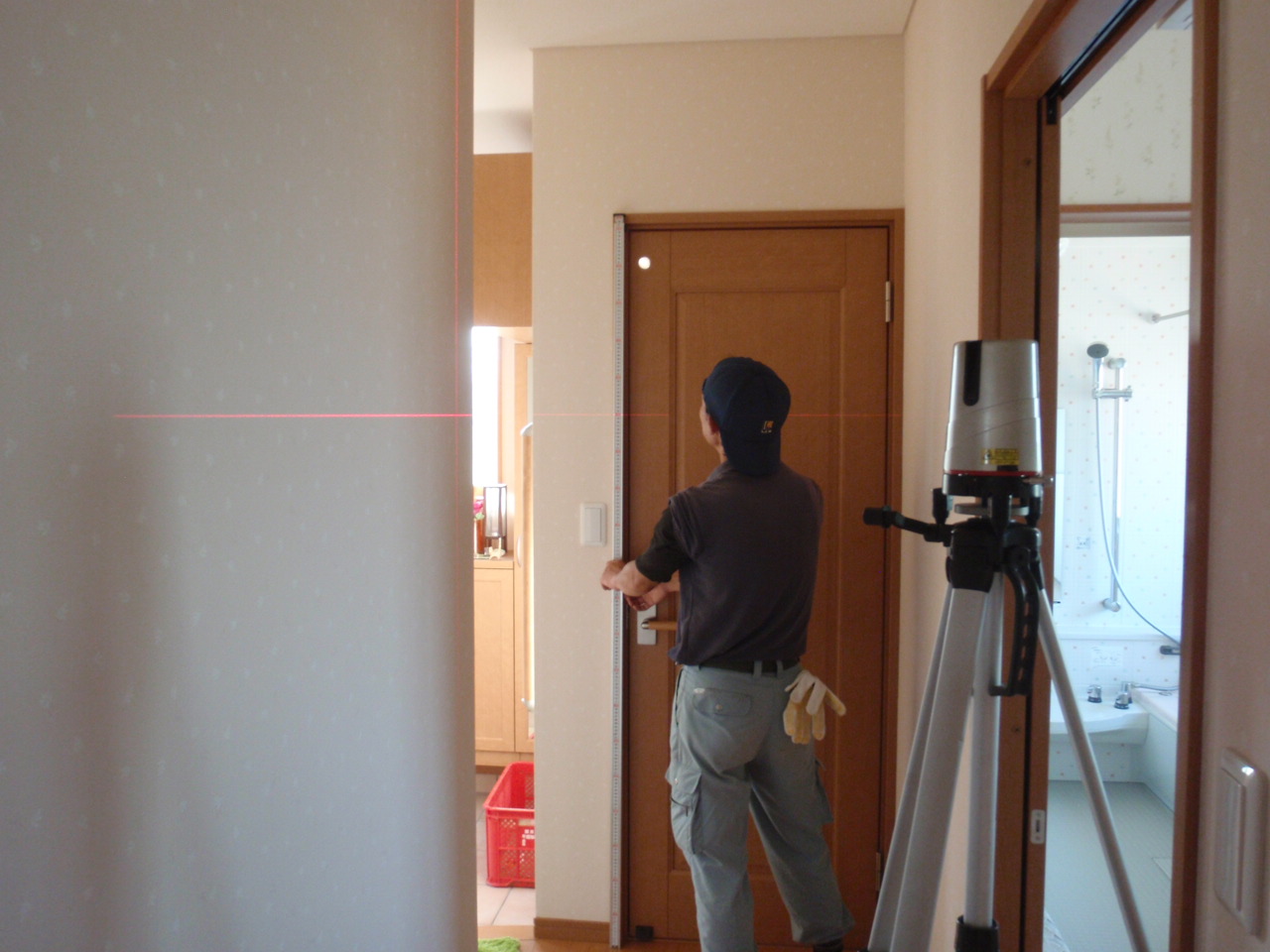

   現況の高さを把握するため、レーザー墨出し器で測量を行います。

2. 補強治具取付作業

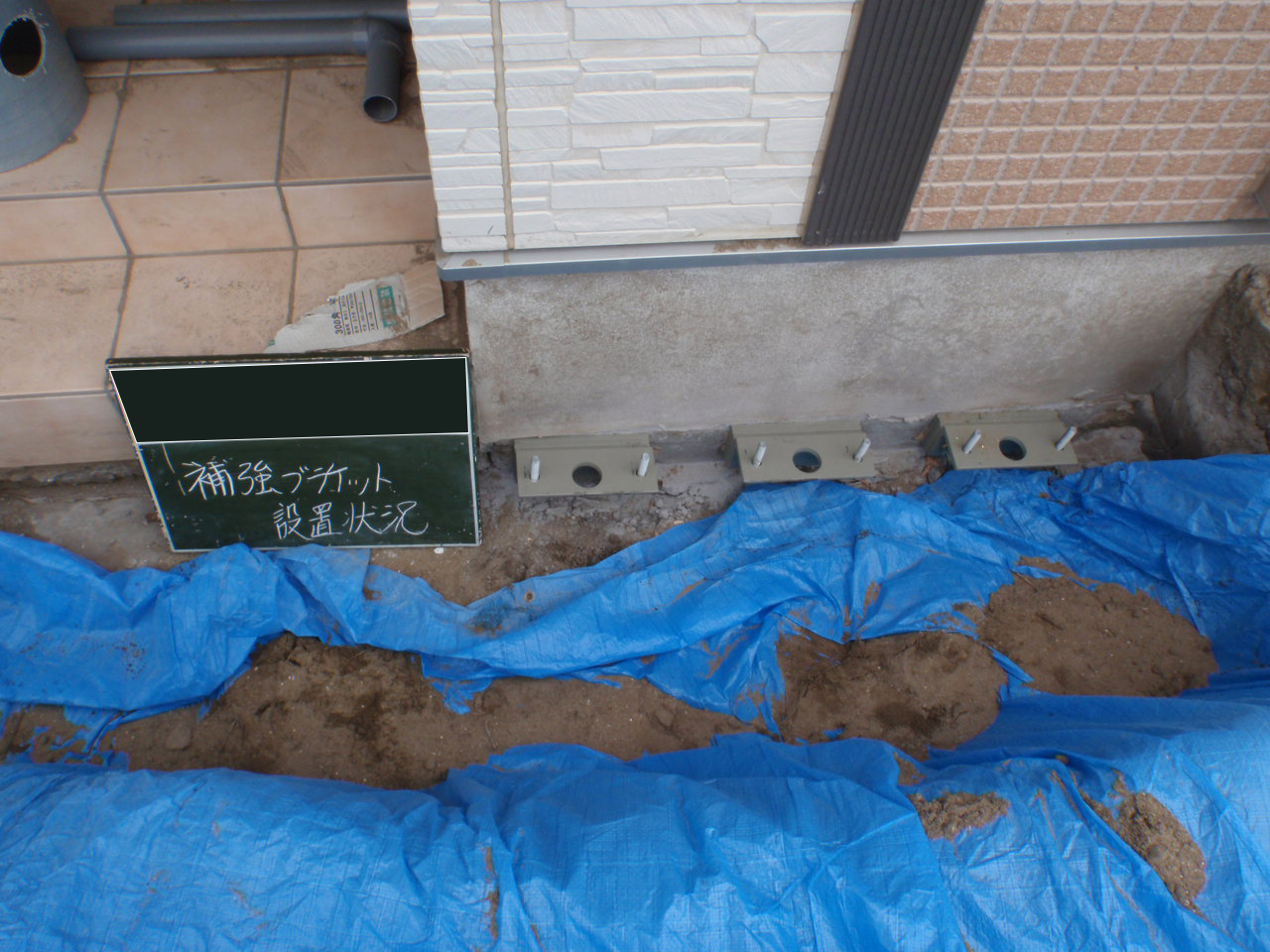

   圧入位置をマーキングした後、補強治具を取付けます。


3. 単管杭圧入状況

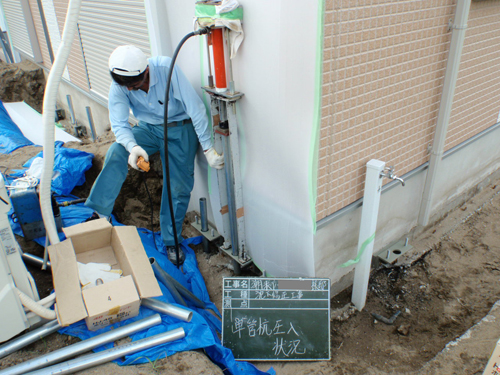

   圧入治具を補強治具にセットし、建物の自重を反力にして杭の圧入を行います。

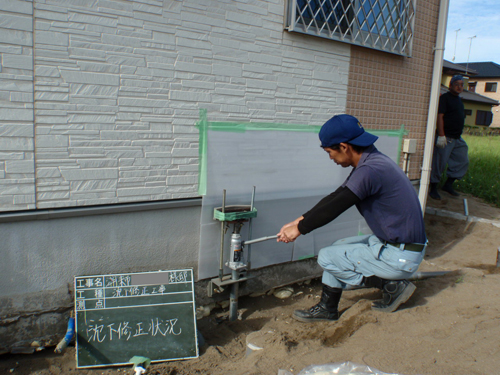

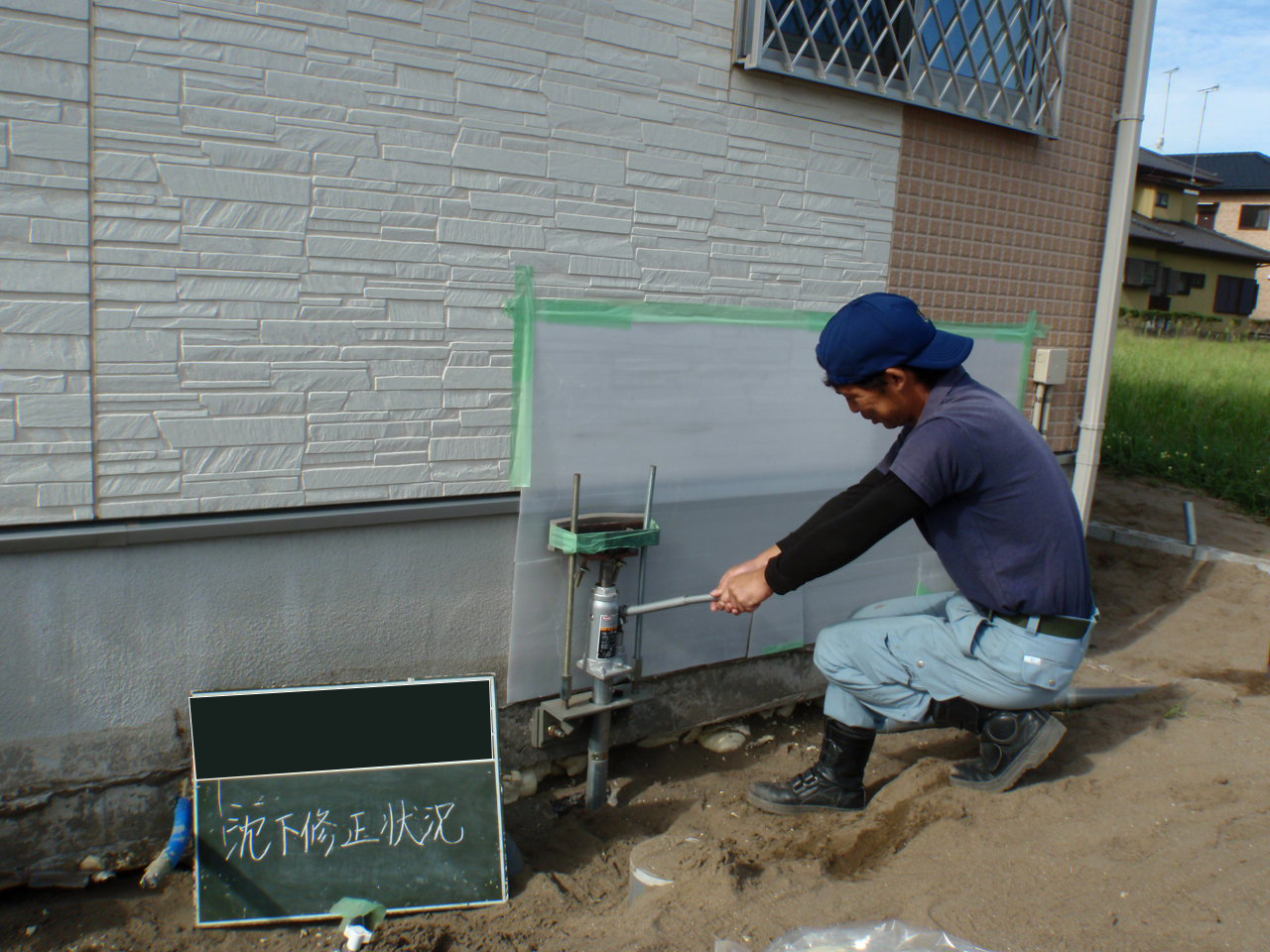

4. 沈下修正・レベル調整

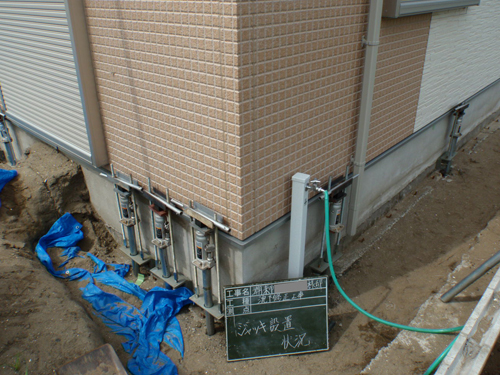

   レベル調整治具及びボトルジャッキを設置します。
   土間床ｺﾝｸﾘｰﾄへの負担を軽減する為、ジャッキを使用した単管杭による沈下修正と、ウレタン樹脂注入による沈下修正をほぼ同時に行います。

5. ウレタン樹脂注入

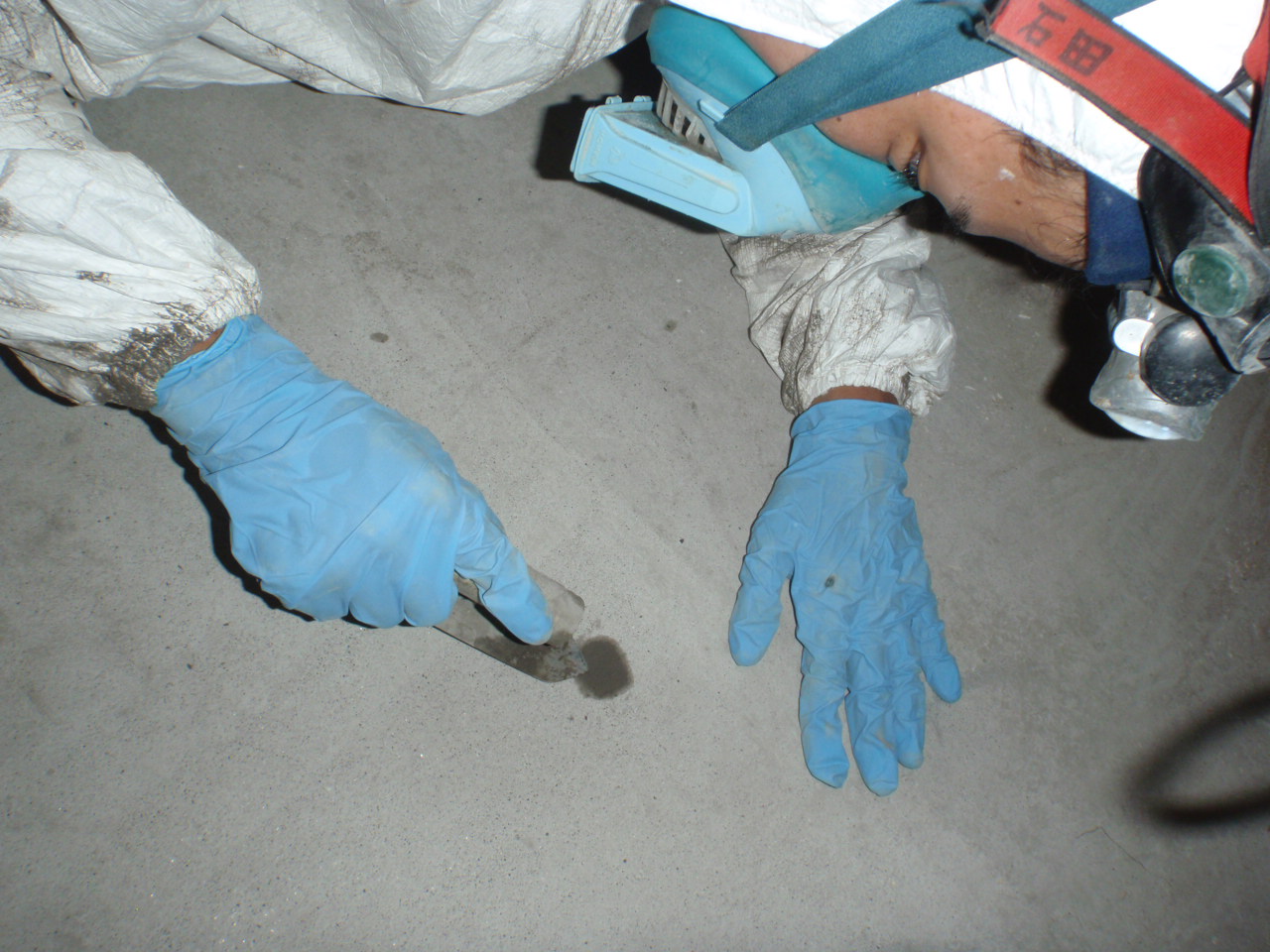

   注入位置をマーキング後、φ16mmのドリルで1m間隔で削孔します。
   地盤内に注入されたウレタンの影響範囲は半径1～1.5mのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1mおきに設定しています。

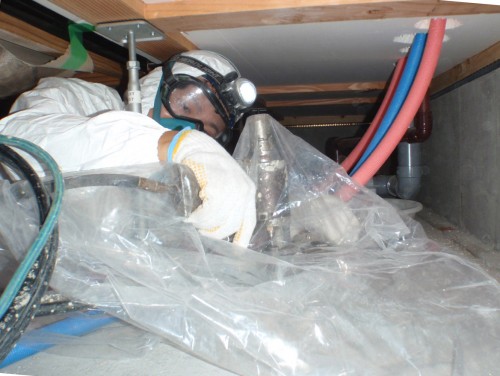

   床上でレーザー墨出し器で高さを確認しながら、床下でウレタン樹脂注入作業を行います。注入箇所だけでなく周辺部（影響が予想される範囲）の高さも常に確認しながら慎重に注入作業を行います。

6. 穴埋

   注入孔は無収縮モルタルにより、穴埋めを行います。
