【福島県】部品メーカー工場　土間床沈下修正工事　土間床下空隙・空洞充填工事

お客様からの相談、課題

東日本大震災の影響で、工場内に沈下が生じた福島県内にある部品メーカー。

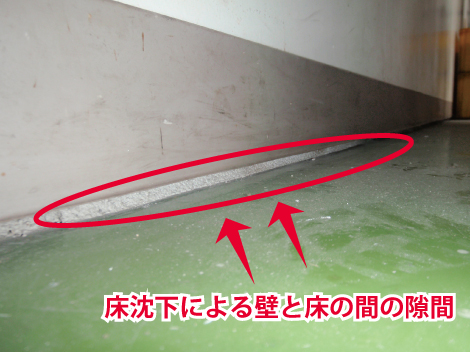

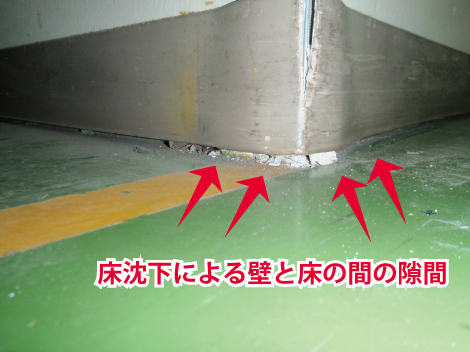

工場内や沈下やたわみなどがあちらこちらにあり、土間床が波打っている状況。
また、沈下だけでなく、空隙も発生し、フォークリフト走行の際は振動もありました。

１日も早い復旧のため、短工期で修正できるアップコン工法が採用され、当社にて工事を行いました。

施工手順

1. 資機材準備・施工前測量

   資機材一式を搭載したトラックを所定の位置に駐車し、使用機材の準備をします。
   現況の床の高さを把握するため、レーザー墨出し器で測量を行います。
   注入ガンの準備を行い、注入ホース(延長約80ｍ)を施工箇所まで敷設します。

2. ウレタン注入孔の削孔

   注入位置をマーキング後、16㎜（１円玉より小さい穴）のドリルで１ｍ間隔で削孔します。
   地盤内に注入されたウレタンの影響範囲は半径1～1.5ｍのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1ｍおきに設定しています。
   削孔時は集塵機を使用し、粉塵が飛散しないように吸引しながら削孔します。

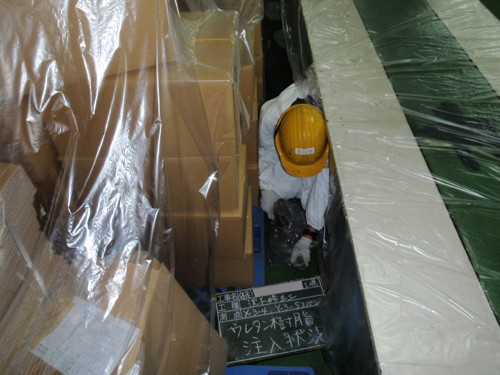

3. ウレタン樹脂注入作業

   注 入 位 置 をマ ー キング後 、φ16mm（ 円玉より小さい穴）のドリルで1m間隔で削孔します。地盤内に注入されたウレタンの影響範囲は半径1～1.5mのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1mおきに設定しています。削孔時は集塵機を使用し、粉塵が飛散しないように吸引しながら削孔します。

4. 穴埋、清掃・片付け

   無収縮モルタルにより、注入孔の穴埋めを行います。施工場所の清掃を行い、注入等で出た廃材、ホースを車輌に積み込み作業完了です。
