【福岡県】金属加工工場 土間床沈下修正工事・たわみ修正工事

お客様からの相談、課題

福岡県内の金属加工工場の施工事例です。

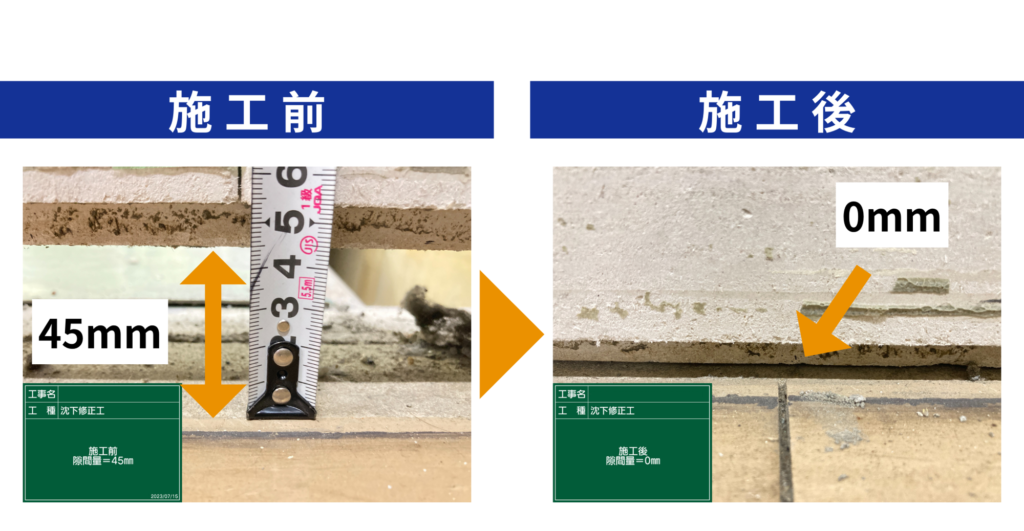

経年による地盤沈下により工場内の通路の床がたわみ、壁と床の間にすき間が発生していました。
床のたわみ、壁と床の間の隙間解消のために沈下修正工事を行いました。
操業を止めずに1日という短工期で施工できることから、アップコン工法をご採用いただきました。

施工手順

1. 資機材準備・施工前測量

   資機材一式を搭載したトラックを所定の位置に駐車し、使用機材の準備をします。

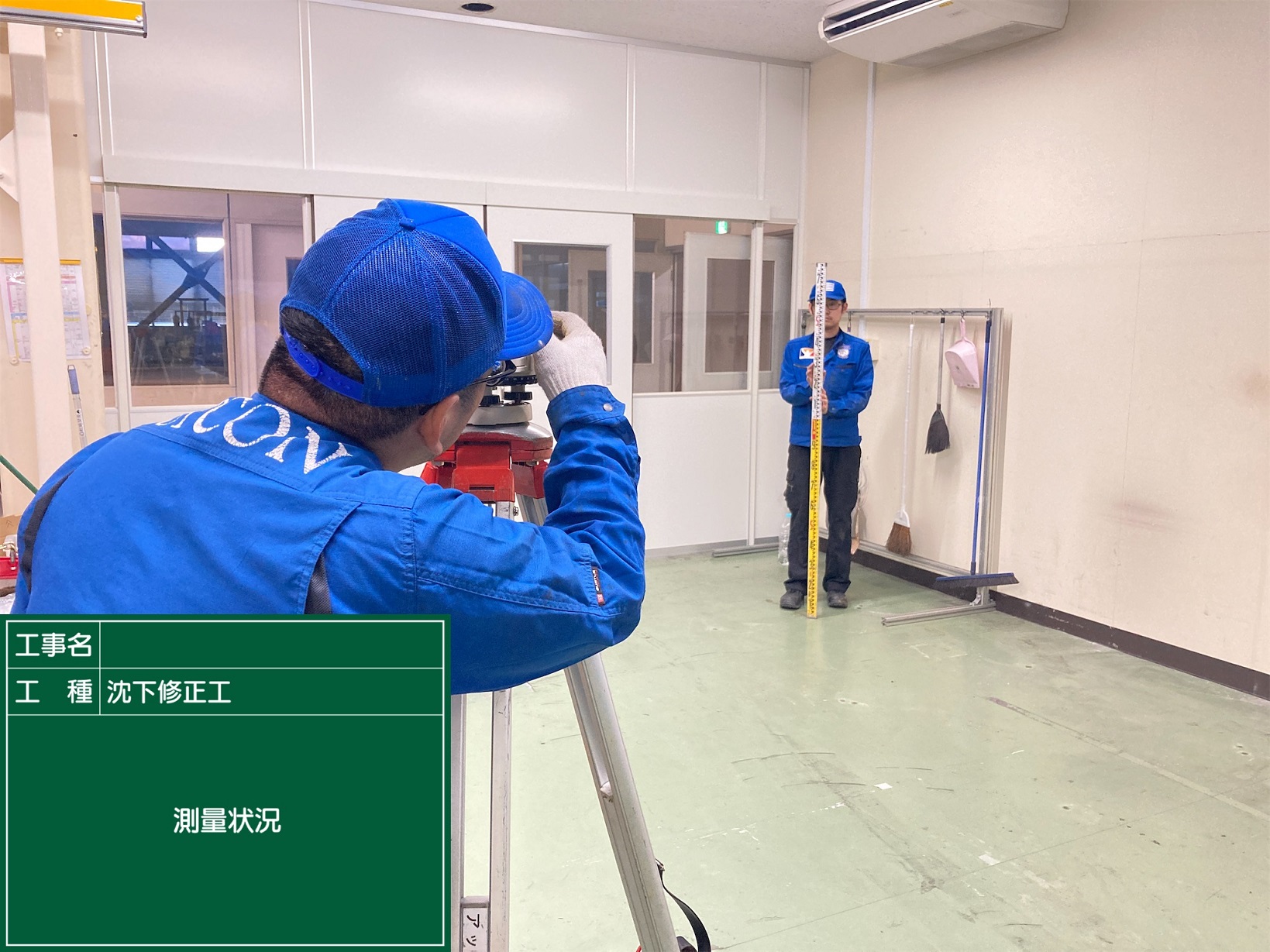

   現況の床の高さを把握するため、レーザー墨出し器で測量を行います。
   注入ガンの準備を行い、注入ホース(延長約80ｍ)を施工箇所まで敷設します。

2. ウレタン注入孔の削孔

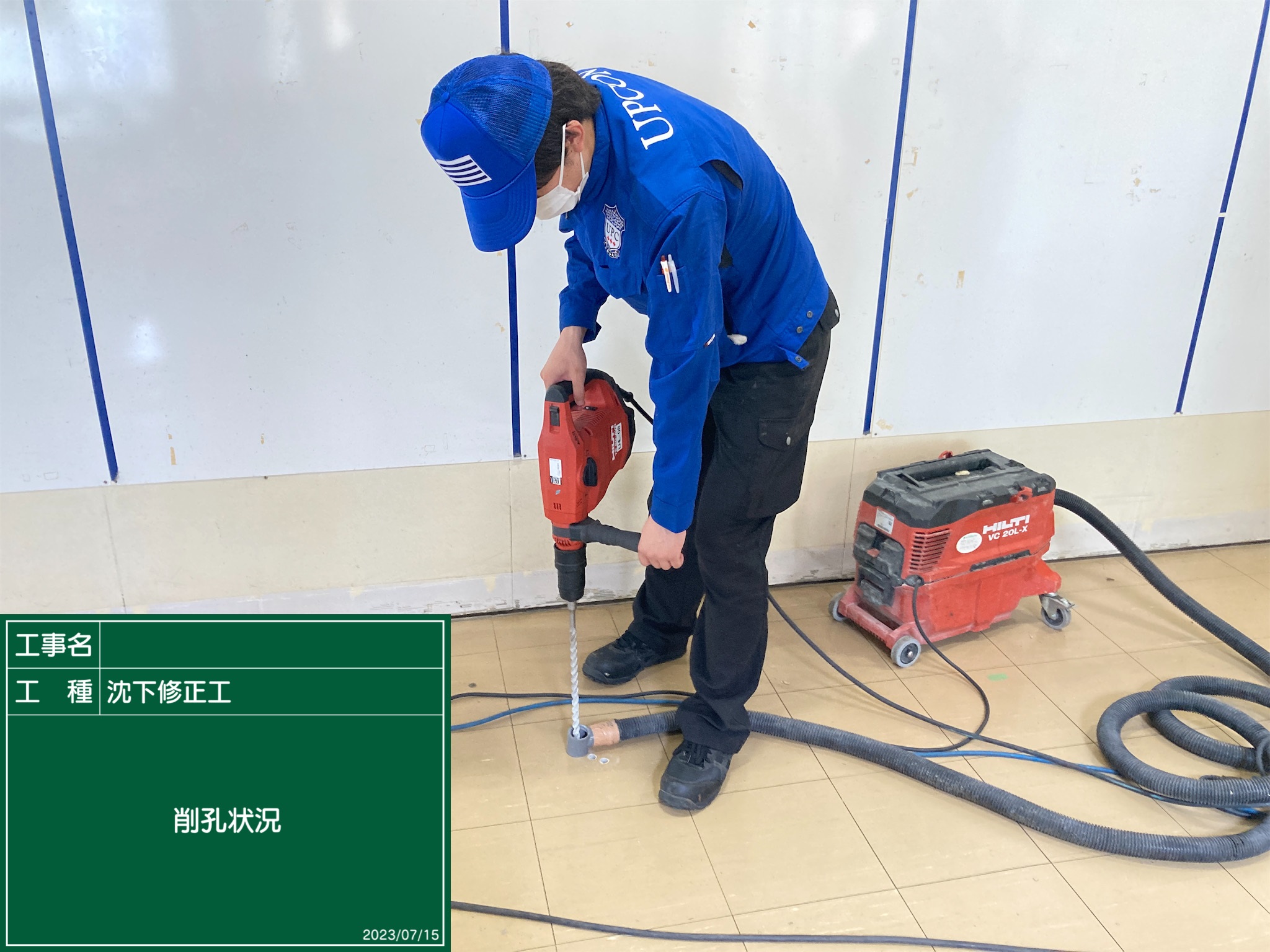

   注入位置をマーキング後、16㎜（１円玉より小さい穴）のドリルで１ｍ間隔で削孔します。
   地盤内に注入されたウレタンの影響範囲は半径1～1.5ｍのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1ｍおきに設定しています。
   削孔時は集塵機を使用し、粉塵が飛散しないように吸引しながら削孔します。

3. ウレタン注入

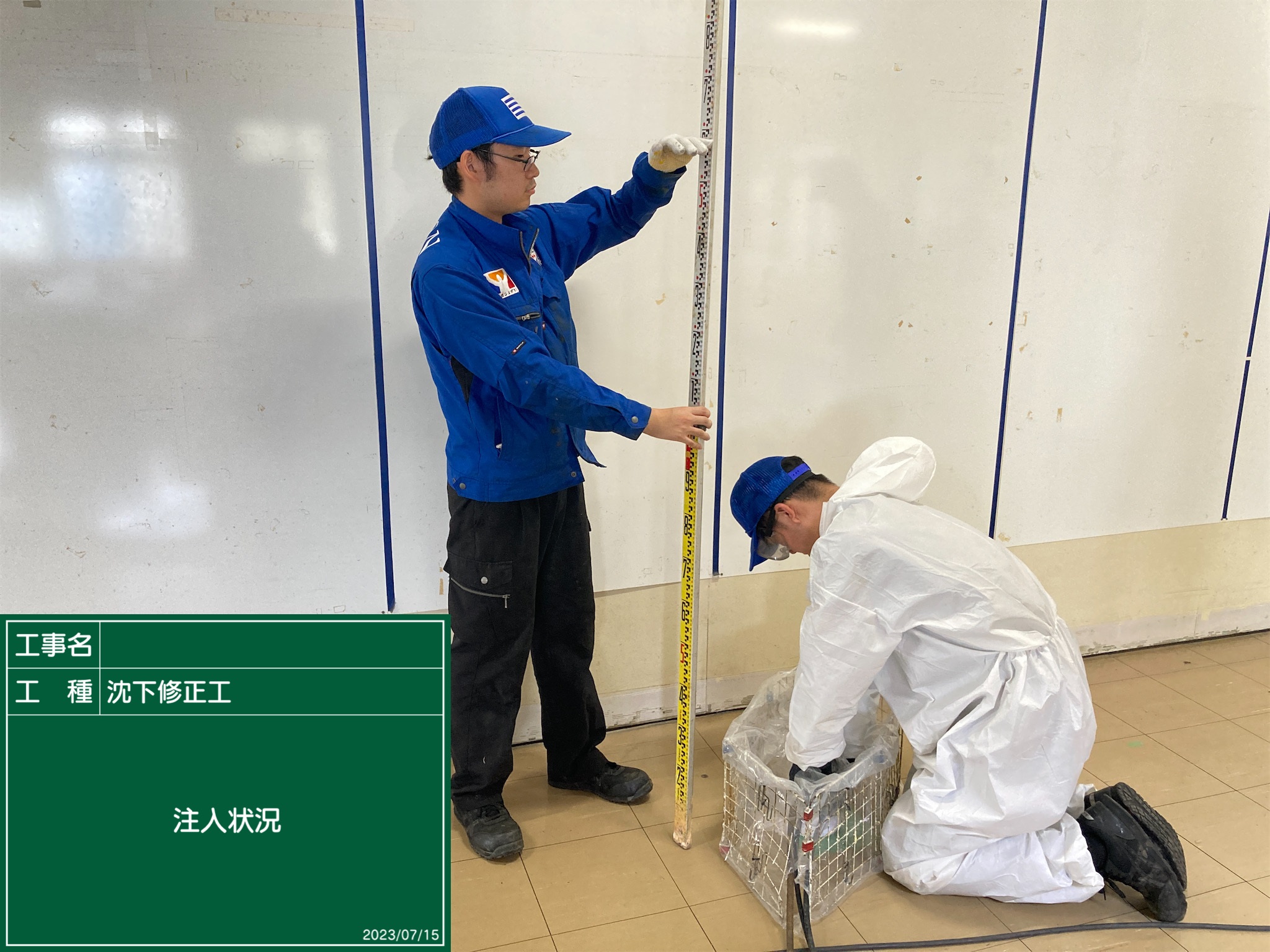

   レーザー墨出し器で高さを確認しながらウレタン注入作業を行います。
   ウレタン注入後はＣＣＤカメラを使用して充填確認を行います。

4. 穴埋、清掃・片付け

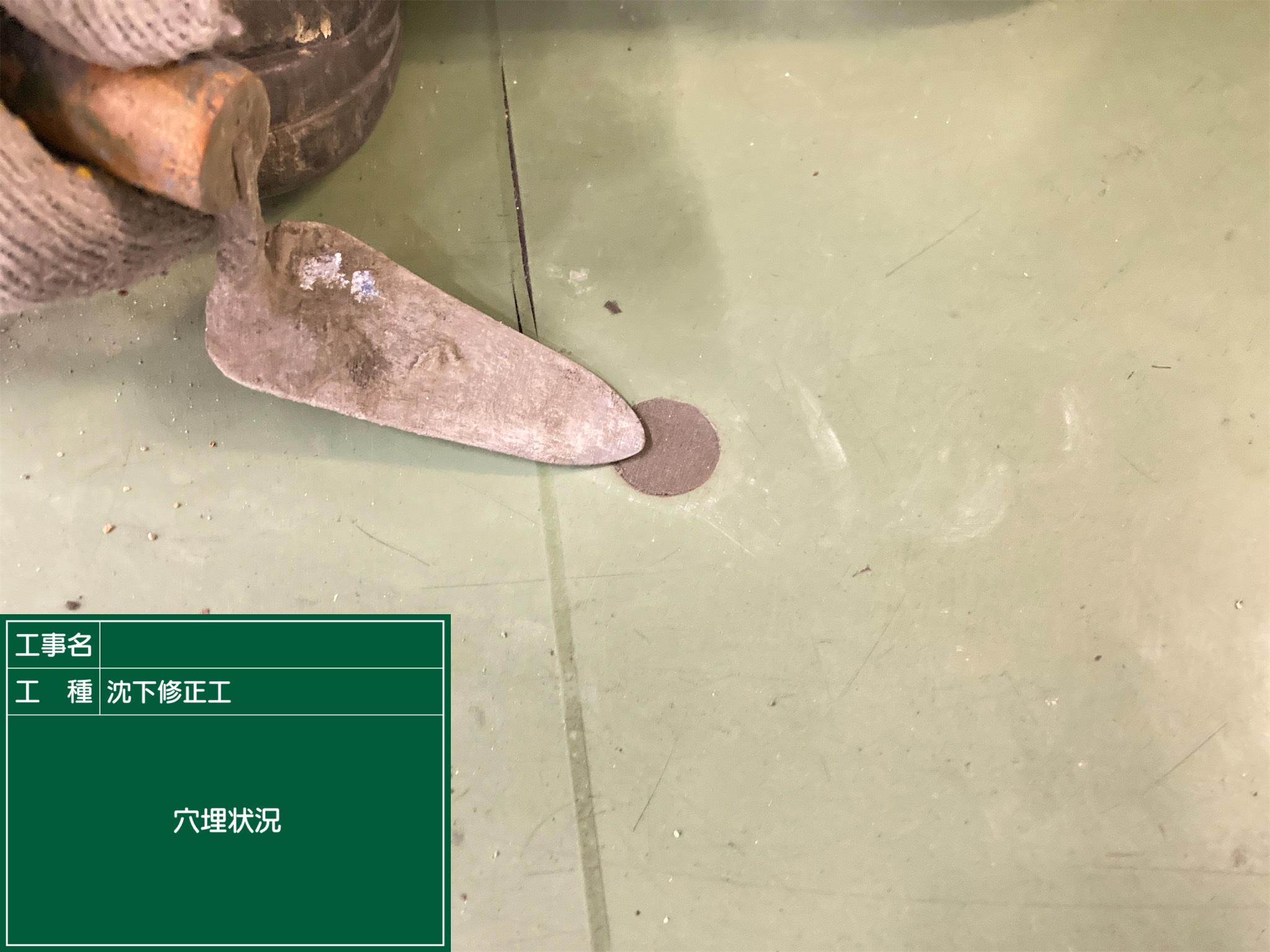

   無収縮モルタルにより注入孔の穴埋めを行います。
   施工場所の清掃を行い、注入等で出た廃材、ホースを車輌に積み込み作業完了です。
